Гольф-2 электрическая схема

Эта страничка посвящается счастливым обладателям авто Volkswagen Golf которые намерены самостоятельно постигать тайны электрического нутра своего железного друга. И перед тем как начинать это неблагодарное занятие позвольте познакомить Вас с некоторыми особенностями чтения электросхем. Итак: Соединения выполненные в электрических цепях автомобиля не с помощью проводов подразумевают внутренними. На электросхемах они представлены в виде тонких линий, что однако не умаляет их роли в цепях передающих электрический ток.

Обозначения на электрических схемах Фольксваген Гольф 2

Serg Ko » Вт сен 16, am. Vadim » Вт сен 16, am. Nikola » Вт сен 16, am. Vadim » Вт сен 16, pm. Slavon » Вт сен 16, pm. Serg Ko » Вт сен 16, pm.

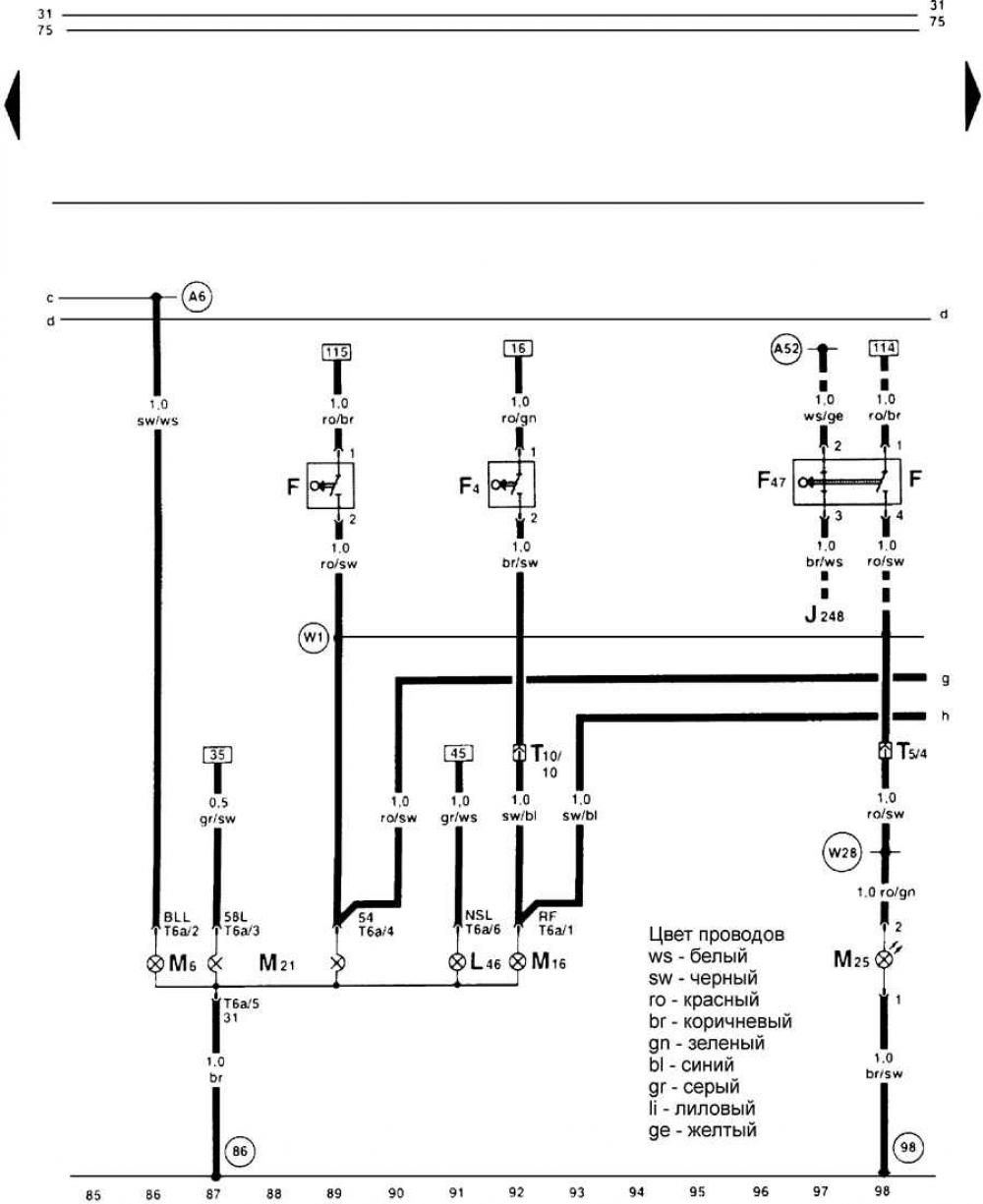

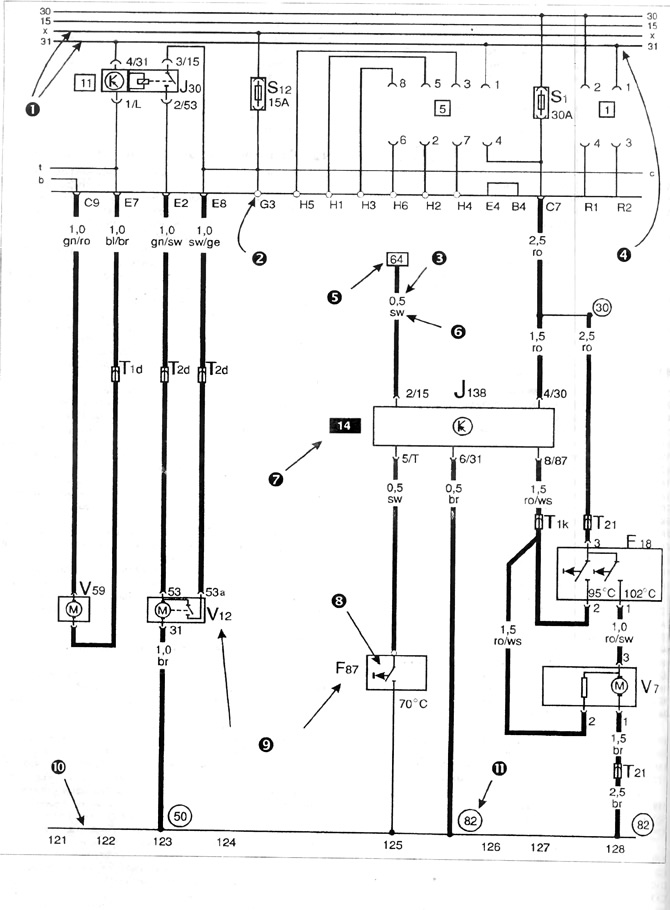

Внутренние соединения тонкие линии — такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования. Обозначение элемента позволяет найти в перечне название элемента, представленного графическим символом, в данном случае блок управления впрыском топлива.

Обозначения на электрических схемах Фольксваген Гольф 2. Гольф 2 схема зажигания

Внутренние соединения тонкие линии — такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования. Обозначение элемента позволяет найти в перечне название элемента, представленного графическим символом, в данном случае блок управления впрыском топлива. Буквенно-цифровое обозначение отмечает разъемное соединение.
